UPS – Plus qu'une simple « dernière ligne de défense » lors d'une panne de courant

Dans le monde actuel, où la numérisation et l'automatisation sont profondément intégrées à chaque aspect de la vie et de l'industrie, pratiquement chaque appareil qui se branche sur une prise secteur standard – des routeurs sans fil, ordinateurs personnels, consoles de jeux vidéo, jusqu'aux systèmes d'entreprise– serveurs de classe, baies de stockage, moniteurs médicaux et même contrôleurs PLC industriels – fait face à une menace invisible : la mauvaise qualité de l'alimentation électrique. Beaucoup supposent que tant que l'électricité du secteur est présente, leur équipement fonctionne en toute sécurité. En réalité, cependant, les pics de tension (ne durant que quelques nanosecondes), les fluctuations de fréquence, la distorsion harmonique et le bruit électromagnétique surviennent bien plus fréquemment et sont souvent plus destructeurs qu'une panne de courant complète.

Un spectre complet des défauts d'alimentation électrique

Pour apprécier la valeur d'un UPS, il est essentiel de comprendre toute la gamme des anomalies électriques et leurs impacts distincts :

Panne de courant – Le scénario le plus familier : une interruption totale de l'alimentation causée par un effondrement du réseau, des catastrophes naturelles ou une erreur humaine. Les coupures peuvent durer de quelques secondes à plusieurs jours. Pour les systèmes de négociation en temps– réel ou les stations de base de communication à distance, même une seule– seconde d'interruption peut entraîner une perte de données ou une déconnexion de session.

Sous-tension (baisse de tension / chute de tension) – Pendant les périodes de forte demande ou lorsque les lignes d'alimentation présentent une impédance élevée, la tension chute sous son niveau nominal (par exemple, de 220 V à 180 V) pendant une période prolongée. Bien que l'équipement puisse continuer à fonctionner, les alimentations à découpage absorbent un courant d'entrée accru, provoquant une surchauffe excessive et réduisant la durée de vie des condensateurs ; les charges entraînées par moteur– à – moteur peuvent caler en raison d'un couple insuffisant.

Surtension – Contrairement aux surtensions transitoires, la surtension est une augmentation durable de la tension (durant des minutes voire des jours), souvent causée par un déplacement du point neutre. Elle force les régulateurs de tension internes à fonctionner en saturation continue, augmentant le risque de défaillance des semi-conducteurs.

Surtensions transitoires / pics – Ce sont les événements les plus immédiatement destructeurs. Un impact de foudre ou la commutation de grandes charges inductives peut faire passer la tension de 220 V à plusieurs milliers de volts en quelques microsecondes. Même si le pic ne dure que quelques nanosecondes, il peut traverser les grilles des MOSFET ou détruire les puces de contrôleur de– disque dur.

Variation de fréquence – Courante lorsque l'alimentation est fournie par des générateurs diesel. Si la vitesse du générateur est instable, la fréquence de sortie dérive par rapport à 50/60 Hz, provoquant une saturation du noyau des transformateurs ou des défauts d'onduleur. Un UPS en mode en ligne agit comme une barrière de fréquence, isolant la charge de ces écarts.

Distorsion harmonique – Produite par des charges non– linéaires (par exemple, les alimentations à– découpage, les variateurs de– vitesse et même l'UPS lui-même), les harmoniques déforment la forme d'onde du courant en une forme en dents– de scie ou carrée. Cela entraîne des courants neutres excessifs, une surchauffe locale dans les transformateurs et des interférences avec les circuits analogiques de précision.

Bruit de ligne – Également connu sous le nom de bruit haute– fréquence, il est causé par des signaux électromagnétiques parasites superposés à la forme d'onde du secteur. Les sources comprennent d'autres systèmes AC– des équipements électroniques connectés, des interférences d'ondes radio, des générateurs ou des orages à proximité. Il dégrade les performances des appareils électroniques numériques et analogiques sensibles, provoquant un comportement erratique.

Creux de tension – Une courte – chute de tension d'une durée (de quelques millisecondes à quelques secondes), résultant souvent d'un défaut de court-circuit à distance. Pour les composants à verrouillage tels que les contacteurs et les relais, de tels creux peuvent provoquer une désactivation involontaire.

La triple – protection en couches offerte par un UPS

Un UPS en ligne bien–conçu (notamment avec une topologie à double conversion) traite simultanément tous les problèmes ci-dessus :

Autonomie de secours – Traversée – La batterie interne fournit une fenêtre de secours de plusieurs minutes à plusieurs dizaines de minutes, permettant aux administrateurs d'effectuer des arrêts contrôlés ou de démarrer automatiquement des générateurs auxiliaires, réalisant un transfert « zéro–interruption ».

Régénération de la forme d'onde – En effectuant une conversion complète CA–CC–CA, l'UPS isole la charge de la contamination du réseau et fournit une onde sinusoïdale pure avec une distorsion harmonique totale (THD) généralement inférieure à 3 %, contre 5–8 % pour le réseau électrique brut.

Régulation de tension – Avec une régulation automatique de tension (AVR) intégrée, l'UPS maintient la sortie à ±2 % de la valeur nominale même lorsque la tension d'entrée fluctue jusqu'à ±30 %.

La batterie – le cœur et le réservoir de carburant de l'UPS

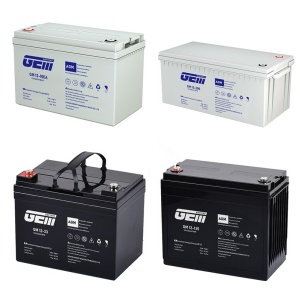

Toutes les fonctions de protection reposent finalement sur les performances de la batterie. GEMBATTERYsérie GMLa batterie UPS GM à grande capacité fournit une longue durée de vie de la batterie, garantissant une alimentation plus longue et plus durable. Étanchéité renforcée, difficile à fuir, technologie anti-fuite, sans souci, coque rigide pour protéger la batterie.

Modèles: GM12-30, GM12-33, GM12-36, GM12-30, GM12-45, GM12-48, GM12-60, GM12-65, GM12-75, GM12-80, GM12-90, GM12-100, GM12-105, GM12-110, GM12-120, GM12-135, GM12-150, GM12-180, GM12-200, GM12-230, GM12-250

Capacité: 12V30AH, 12V33AH, 12V36AH, 12V30AH, 12V45AH, 12V48AH, 12V60AH, 12V65AH, 12V75AH, 12V80AH, 12V90AH, 12V100AH, 12V105AH, 12V110AH, 12V120AH, 12V135AH, 12V150AH, 12V180AH, 12V200AH, 12V230AH, 12V250AH

Les principaux avantages de cette série comprennent :

Durée de vie en maintien prolongée – Utilisant une technologie haute–étain, faible–les grilles en alliage de calcium et les séparateurs AGM, la série GM atteint une durée de vie en service en maintien de 8–10 ans à 25 °C, avec une dégradation annuelle de capacité inférieure à 3 %.

Étanchéité et sécurité supérieures – La valve brevetée–régulée, étanche aux fuites–construction résistante aux flammes, associée à un boîtier ABS–retardateur de flamme UL94 V–0 homologué), garantit l'absence totale de fuite d'électrolyte même si la batterie est inclinée ou placée sur le côté (bien que l'orientation verticale soit recommandée). Elle reste stable dans des environnements à haute–température et à forte–humidité.

Capacité de décharge à haut débit – Optimisée pour les profils de décharge typiques de courte–durée et à fort–courant des applications d'onduleur (par ex. 5–15 minutes), la série GM fournit une densité de puissance environ 20 % supérieure au rythme de 10–minutes par rapport aux batteries ordinaires, garantissant une puissance de pointe suffisante lors des moments critiques de transfert.

Large plage de température de fonctionnement – Conçues pour fonctionner de -20 °C à 60 °C, les batteries conservent plus de 85 % de leur capacité nominale même dans des conditions de salle machine froides ou chaudes–.

Directives de dimensionnement et de configuration

En pratique, la capacité de la batterie doit être déterminée en fonction de la puissance totale de la charge (en watts) et du temps d'autonomie souhaité. Par exemple, un serveur de 500 W qui doit fonctionner pendant 30 minutes, en supposant un rendement d'onduleur de 90 %, nécessite environ 500 × 0,5 / 0,9 ≈ 278 Wh d'énergie stockée. Avec un système 12 V, cela correspond à 278 / 12 ≈ 23 Ah, ce qui fait du GM12-33 (33 Ah) un choix économique. Pour des charges plus importantes, plusieurs batteries peuvent être connectées en série (pour augmenter la tension) ou en parallèle (pour augmenter la capacité). La série GM prend en charge des configurations série-parallèle flexibles, bien qu'il soit conseillé d'utiliser des batteries du même modèle et du même lot afin d'adapter les résistances internes.

Remarques finales

À mesure que l'électronique de puissance devient de plus en plus complexe, l'onduleur est passé d'une simple « prise de secours » à un centre actif de gestion de la qualité de l'alimentation. Au cœur de ce système, le GEMBATTERY série GM – avec sa construction robuste, son large portefeuille de capacités et ses normes de sécurité rigoureuses – fournit un stockage d'énergie fiable et durable pour un vaste éventail d'applications critiques. Que vous soyez un passionné de home cinéma, un responsable informatique d'une PME ou un ingénieur en automatisation industrielle, choisir la bonne combinaison d'onduleur et de batterie constitue un investissement prudent à long terme dans la longévité de votre équipement et l'intégrité de vos données.
